本文主要目的是利用Wireshark抓取arp数据包，来验证arp网络协议。arp协议主要完成ip地址到mac地址的映射，为方便获取计算机的mac地址，使用主机上安装虚拟机来搭建验证平台。虚拟机使用Ubuntu系统，并且安装在VirtualBox上，Wireshark安装在主机上，抓取主机和虚拟机之间的数据报文。
1、抓包之前的系统配置：
在windows命令行端口，采用ipconfig命令查看当前机器的网卡的ip地址；其中的ip地址为192.168.3.7，另外系统还配置有默认的网关：
图1 windows主机的ip地址
再次输入arp –a命令，可以看到当前接口对应的arp缓存表，可以发现其中并没有关于下面虚拟机的映射条目。条目的类型有动态和静态方之分：动态表示如果主机一段时间内不与此ip通信，将删除对应的条目；而静态arp缓存条目则是永久性的。
图2 Windows主机的arp缓存表
开启virtualbox中的ubuntu虚拟机，并且采用网桥方式开启链接，采用ifconfig命令查看当前虚拟机的ip地址为：192.168.3.73。在ubuntu虚拟机中调用命令arp –a可以看到如下的输出：当前ubuntu主机的ARP缓存表只有一条项目，并不是windows主机的mac地址，所以需要使用arp数据请求报文获得windows主机的mac地址。
图3 Ubuntu虚拟机的mac地址
这是我的Wireshark的配置页：
图4 Wireshark的配置
主要的设置：1.ip地址选择windows主机的ip地址；2.capture Filter填写arp协议，只过滤捕捉arp协议的数据报文；3.抓取的数据报文存储到arp.pcapng文件中。配置完后，就可以点击start开始，
2、抓包：
默认情况，主机不会主动发起arp协议，我们需要在windows命令行模式下，运行ping命令来触发arp协议：ping 192.168.3.73。
图5 ping命令触发arp数据报文
完成ping操作后，我们再去看wireshark捕捉到的文件（同时在ubuntu虚拟机和windows主机下分解运行arp –a命令后，可以发现分别添加对方的ip-mac的映射条目）：
图6 捕捉到arp数据报文
我们注意上图6中获得192.169.3.73的mac地址的请求数据包；

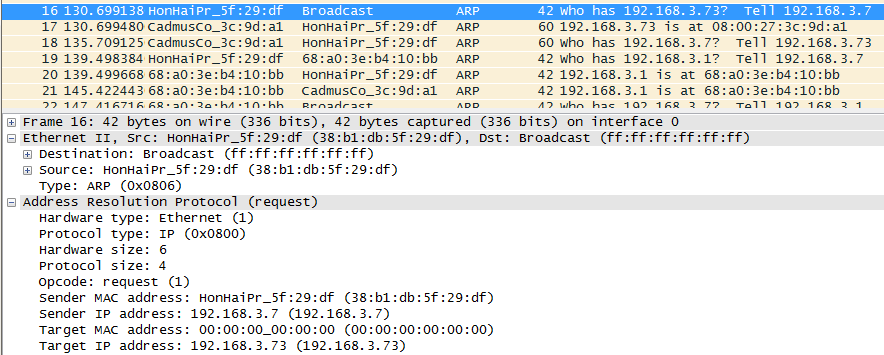

图7 arp数据报文
双击以后，可以看到如上的信息，他是一个arp的请求包(request)，广播来获得关于ip地址192.168.3.73的MAC地址。整个数据包的长度为：42字节其中的字节的信息依次是，如下的信息：
图8 来自主机的arp请求报文
然后，我们还可以看到关于上述的request的reply的数据包，该数据包的发送者就是192.168.3.73（我们的ubuntu虚拟机）。
图9 来自虚拟机的arp应答报文
